Hak holowniczy
Czasami hak się przydaje, a to do pociągnięcia przyczepki, a to do zamontowania wieszaka na rowery. Postanowiłem, że montaż wykonam samodzielnie.
Hak zakupiłem w polskiej firmie ze Słupska, model C49A z odłączaną kulą, za 500 zł. Dodatkowo stwierdziłem, że zamontuję gniazdo 13-pin i podłączę
to gniazdo za pomocą specjalnego modułu, który nie obciąża instalacji oraz ma funkcję testowania świateł przyczepy. Moduł taki używałem już w poprzednim
samochodzie, dlatego kupiłem taki sam, w firmie Dest (wersja pełna Px) za 390 zł. Prace rozpocząłem od montażu instalacji elektrycznej i modułu.
Aby mieć dobry dostęp do obu lamp tylnych bocznych oraz modułu czujnika parkowania i skrzynki bezpieczników zdemontowałem kompletne boczki
bagażnika (na podstawie instrukcji znalezionej w internecie musiałem zdjąć osłony bocznych tylnych słupków i bocznych tylnych okien). Gdy już miałem
dobry dostęp do wszystkich przewodów zrobiłem odpowiednie podłączenia. W prawej lampie podłączyłem się do zasilania prawej pozycji i prawego
kierunku oraz przeciąłem przewód masowy zasilania oryginalnego modułu parkowania, obie końcówki tego przewodu przedłużyłem. Te cztery przewody
przeciągnąłem na lewą stronę pod osłoną plastikową progu i za tylnym schowkiem w bagażniku. Na zdjęciach widoczne elementy z prawej strony:
Dalej prace przeniosły się na lewą stronę. W lewej lampie podłączyłem się do zasilania lewej pozycji, stopu i lewego kierunku. Do znajdującego się
tam złącza C44-M/N (którym idzie zasilanie lamp w tylnej klapie) podłączyłem przewody sterujące dla tylnych przeciwmgielnych i świateł cofania.

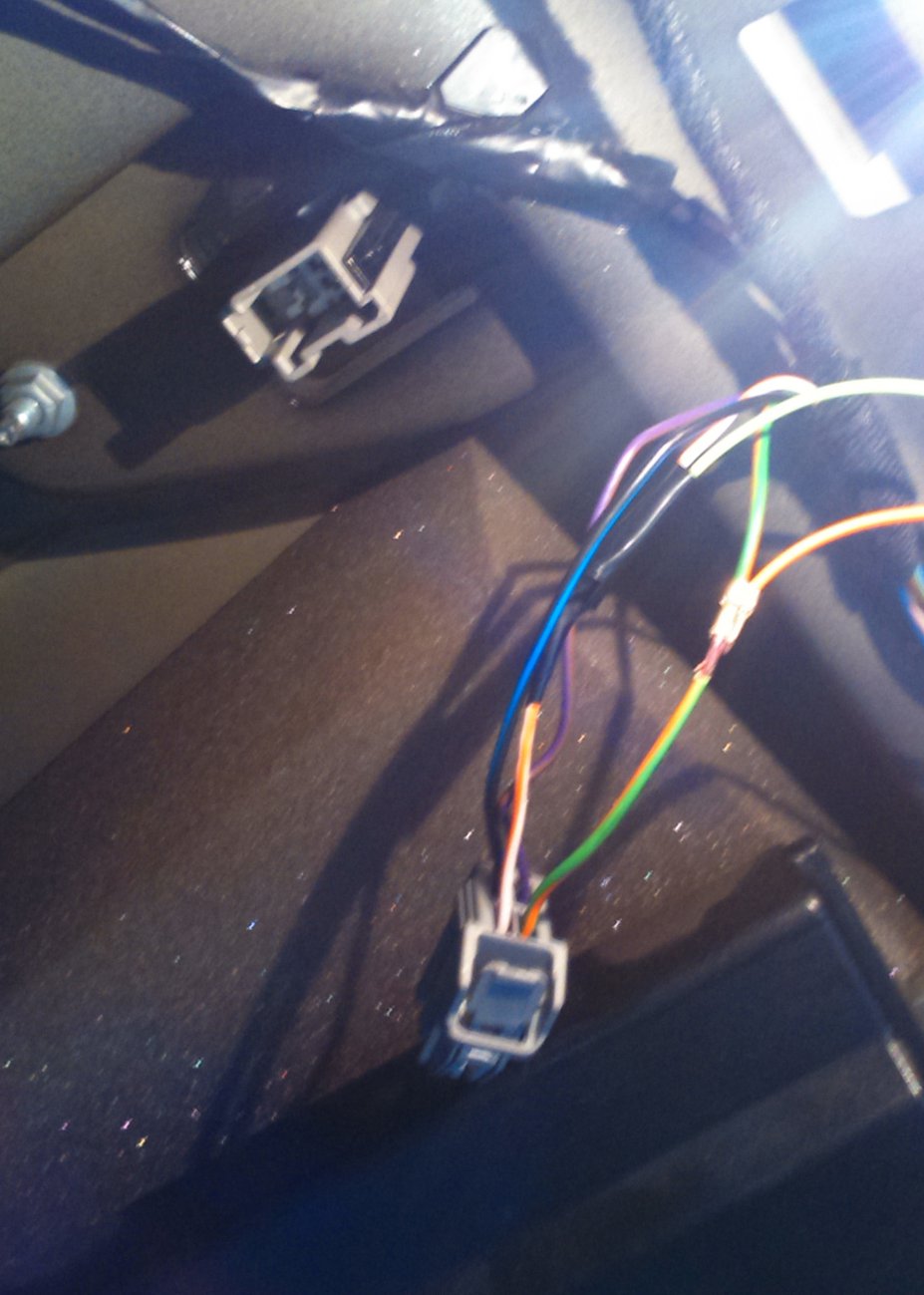

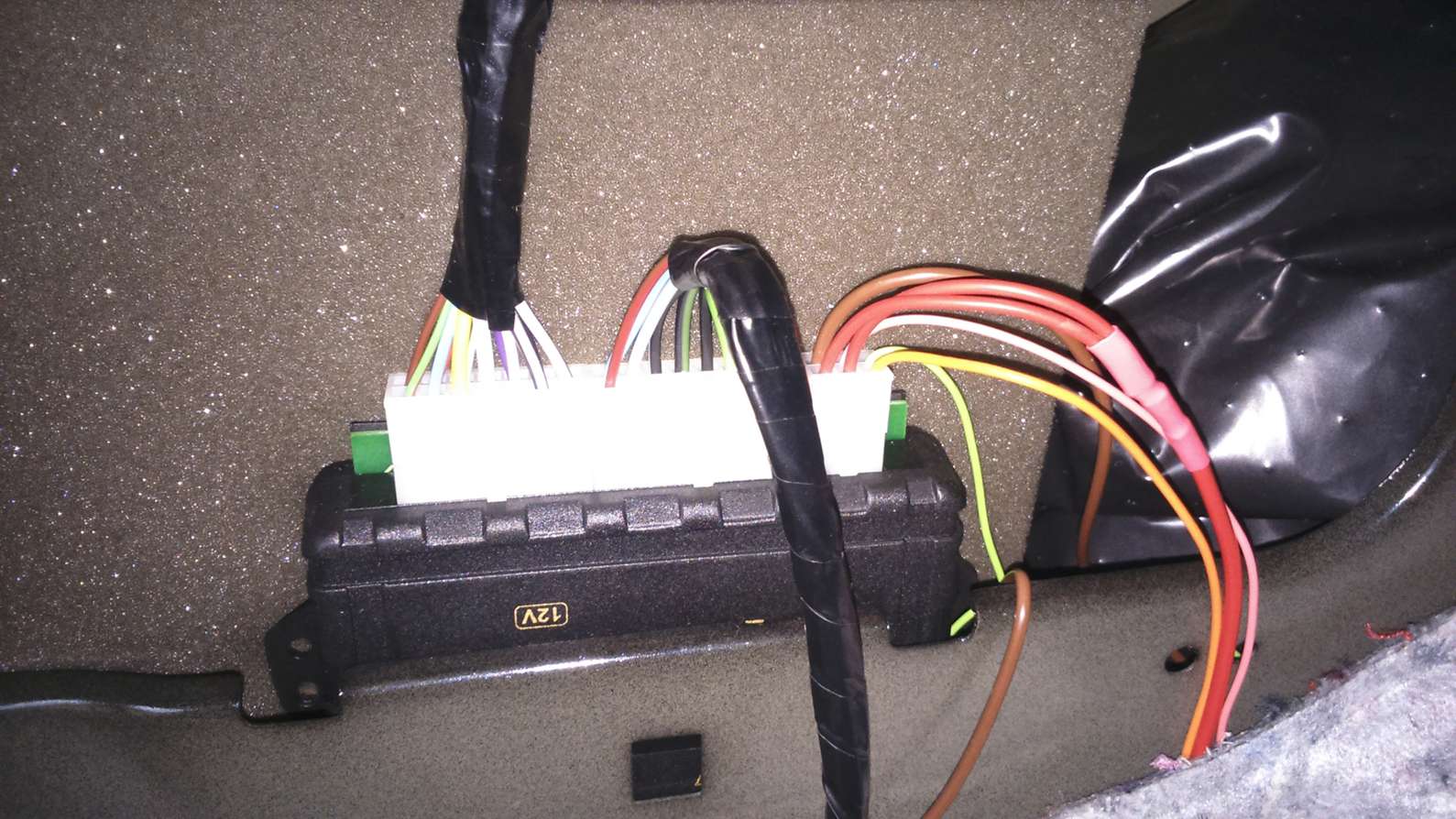

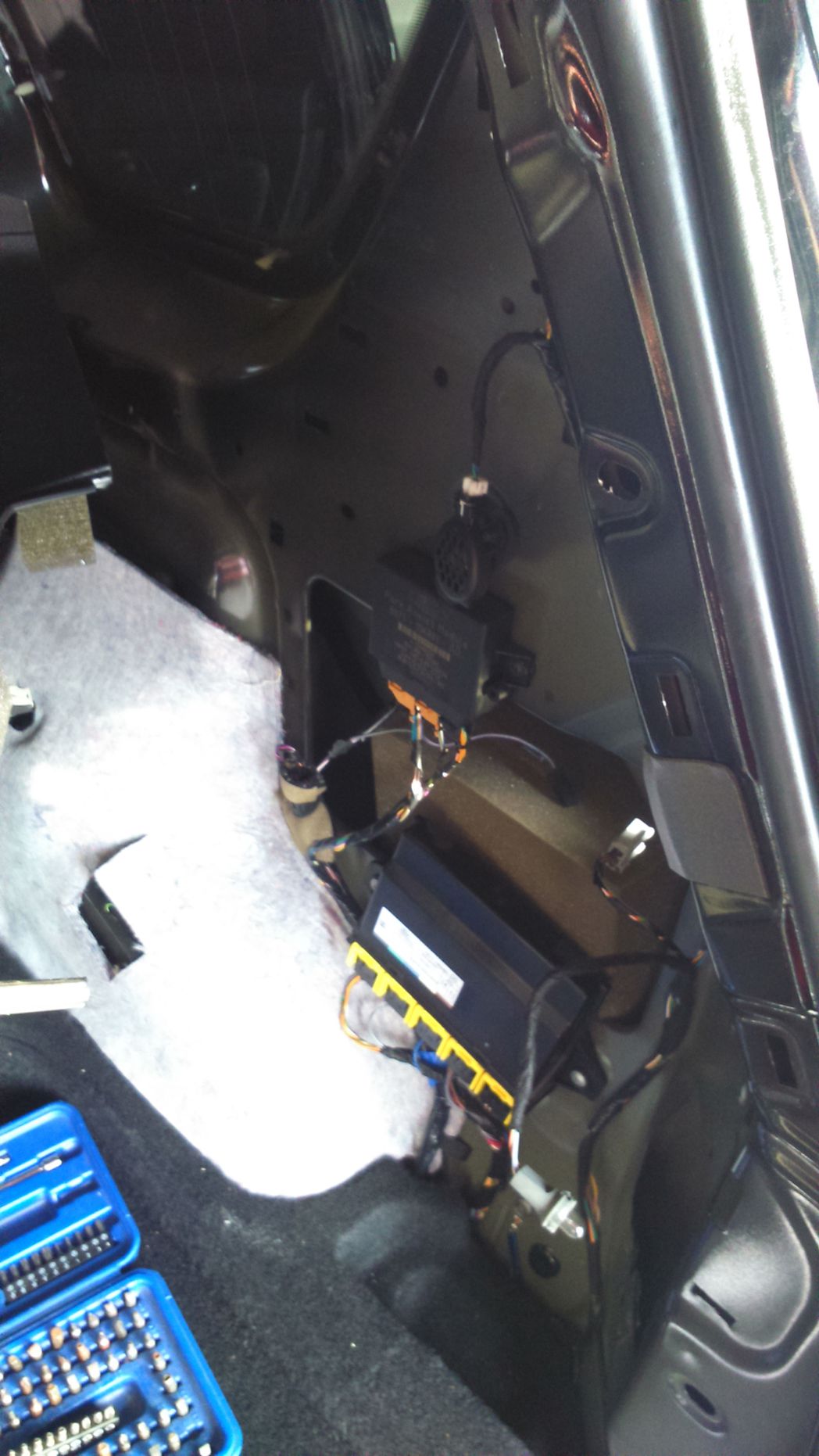

Moduł Dest wcisnąłęm między blachę a gąbkę stanowiącą wytłumienie poszycia. Do modułu podłączyłem wiązkę sterowania z kablami idącymi

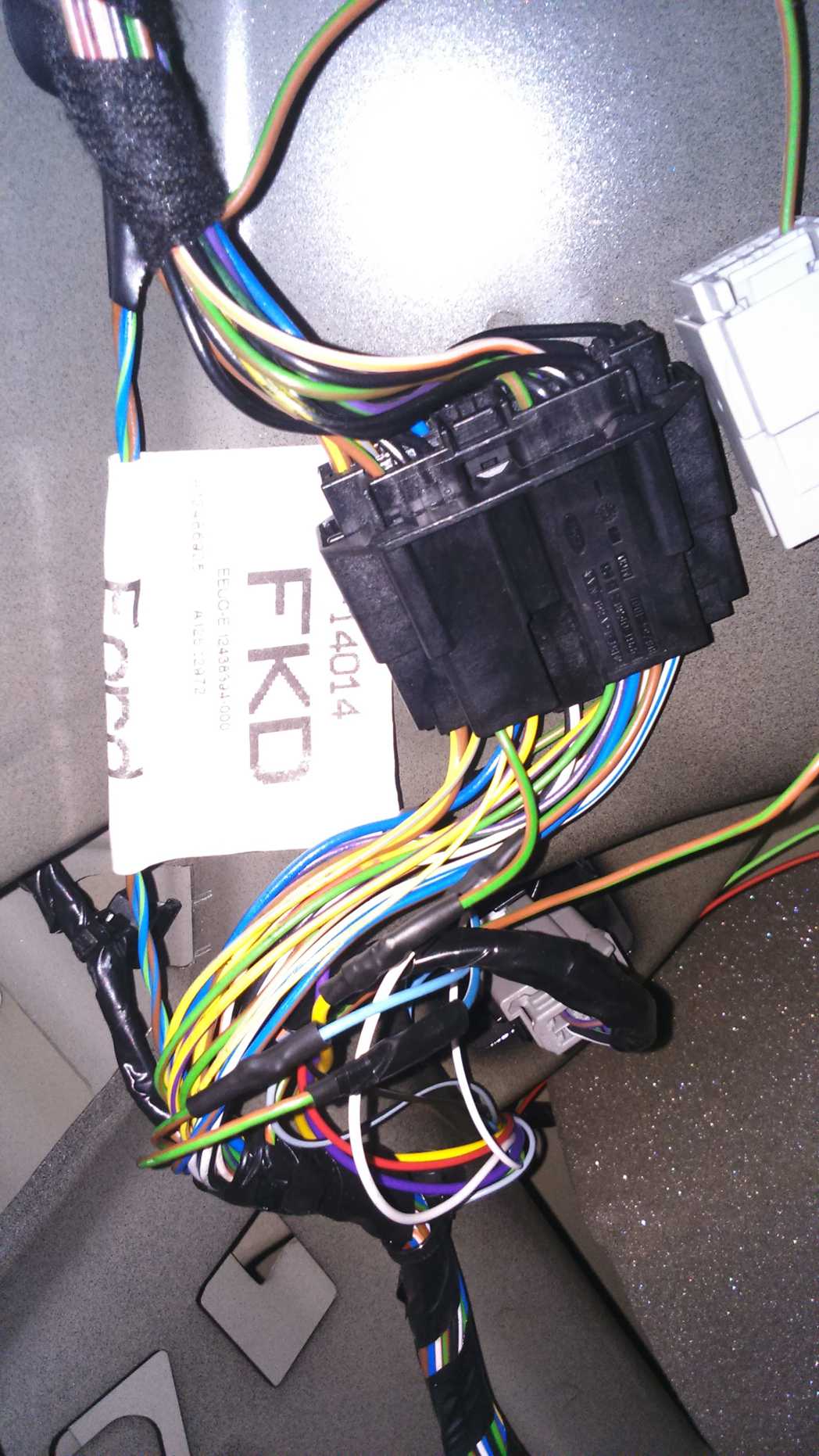

od lamp (lewa wtyczka), wiązkę idącą do gniazda haka (środkowa wtyczka) i wiązkę zasilania (prawa wtyczka). Podłączenia widać na zdjęciach:
Następnie zabrałem się za profesjonalne podłączenie modułu do instalacji samochodu. Stwierdziłem, że wykorzystam wolne miejsca w górnej skrzynce
bezpieczników. W miejsca puste przeznaczone na bezpieczniki FC11 i FC12 wmontowałem odpowiednie konektory (zdjęcie 1 poniżej). Dałem na nie
stałe zasilanie (+ z Acu) z przewodu zasilającego istniejące u mnie bezpieczniki FC5 i FC7. Nowy bezpiecznik FC12 zasila styk nr 9 w gnieździe haka
(tzw. zasilanie ciągłe przyczepy) oraz przez dodatkowy przekaźnik opisany poniżej, styk nr. 10 w gnieździe haka (tzw. ładowanie akumulatora przyczepy).

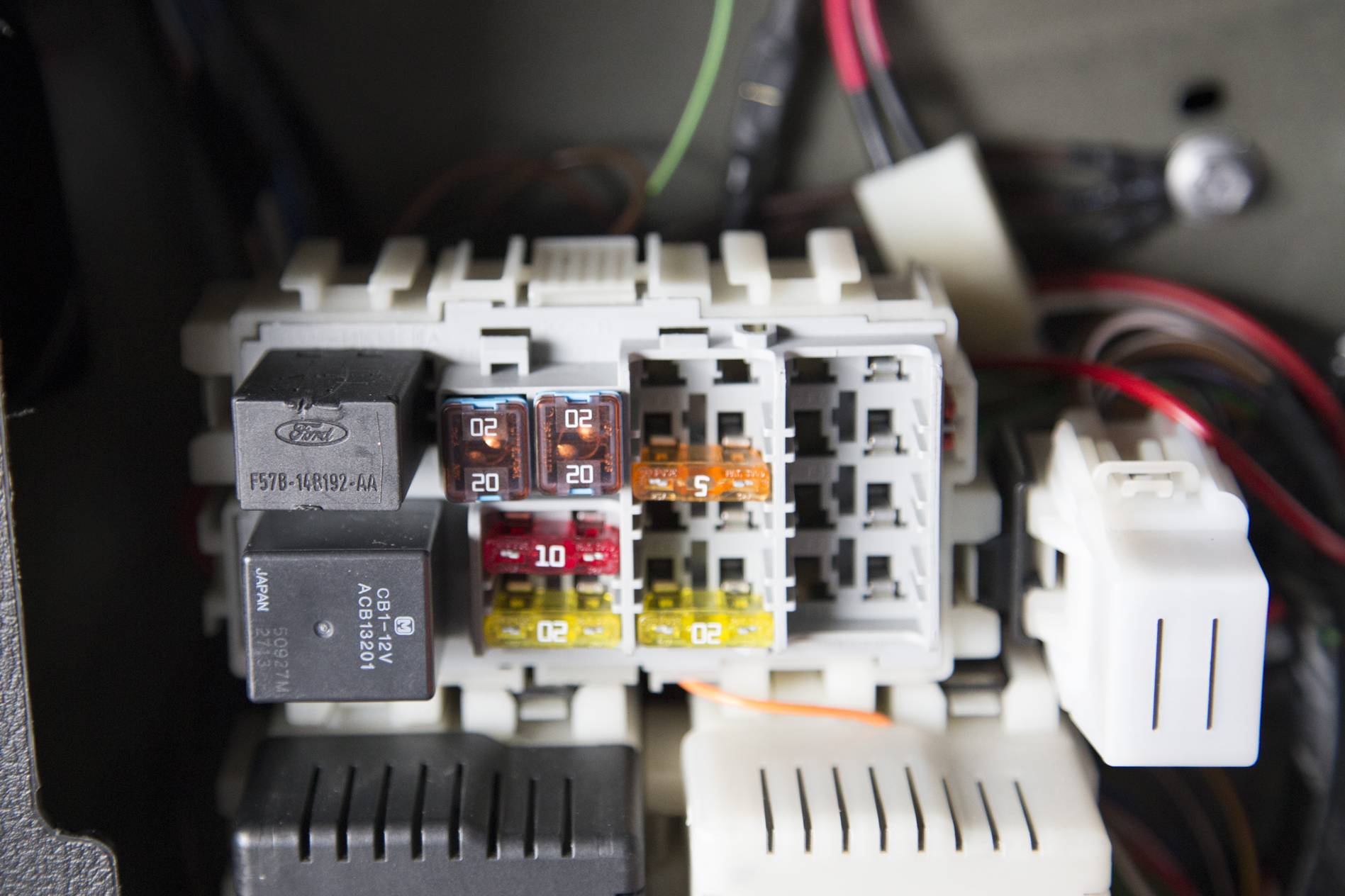

Nowy bezpiecznik FC11 zapewnia zasilanie modułu Dest. Z boku wstawiłem odpowiednie konektory w miejsca przeznaczone na przekaźniki. W dolne

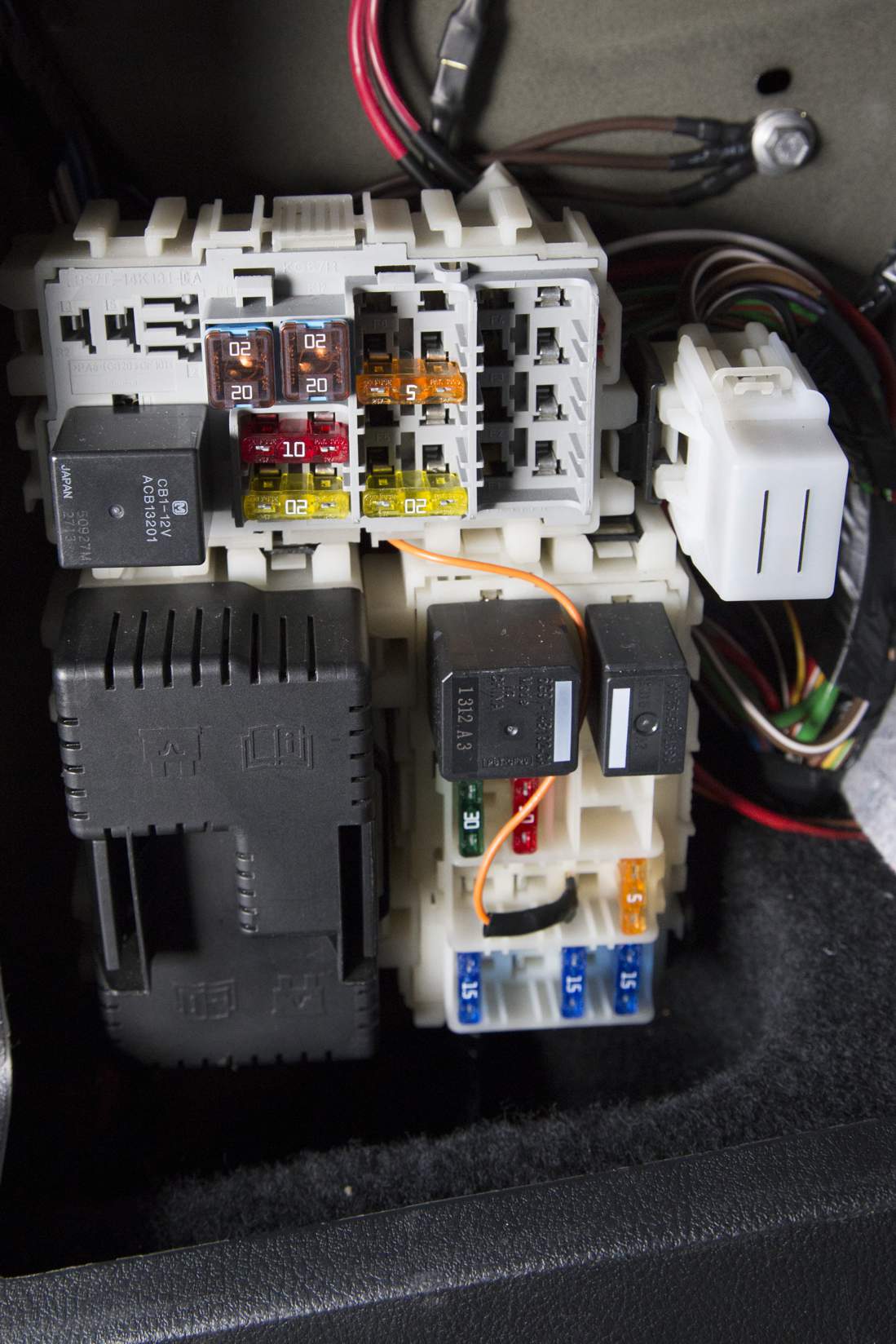

miejsce wstawiłem oryginalny kwadratowy przekaźnik od modułu Dest (zdjęcie 2 poniżej). Przekaźnik ten, sterowany odpowiednim wyjściem z modułu
załącza zasilanie styku nr 10 w gnieździe haka wtedy, gdy napięcie w instalacji jest wyższe niż 13V, czyli gdy uruchomiony jest silnik samochodu.

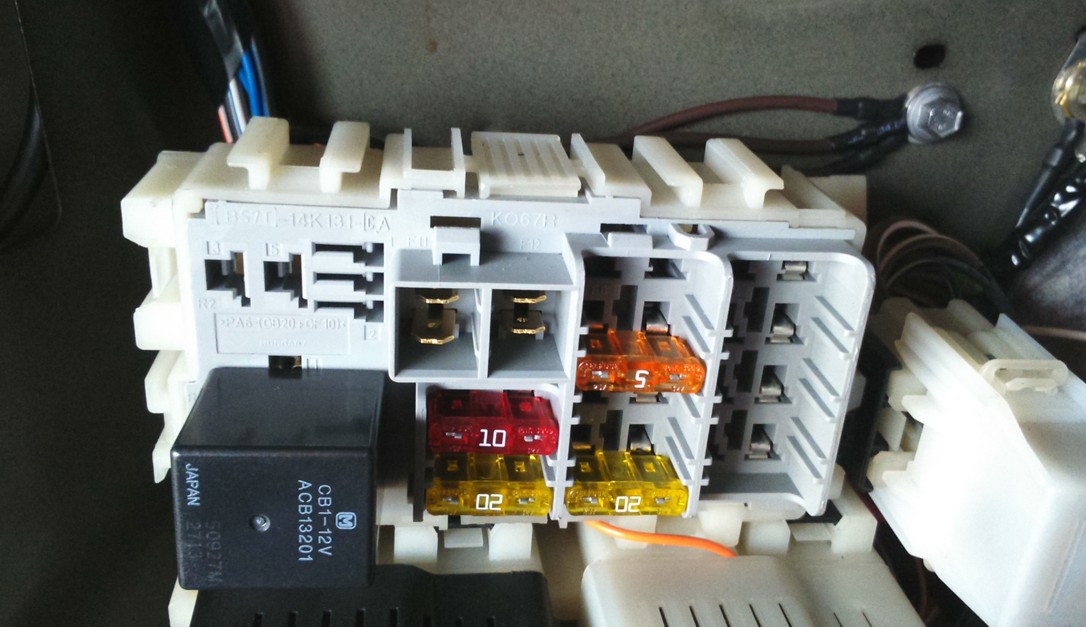

W górne miejsce wstawiłem przekaźnik prostokątny, który jest sterowany masą z modułu (zdjęcie 3 poniżej). Przekaźnik ten rozłącza zasilanie modułu
czujników parkowania, gdy podpięta jest przyczepa. Ponadto pomarańczowy przewód zasilania modułu "po stacyjce" podłączyłem do pustego miejsca
w dolnej prawej skrzynce bezpieczników, miejsce bezpecznika FB7, zasilane właśnie "po stacyjce" (zdjęcie 2 poniżej). Po zamontowaniu obu
przekaźników oraz obu nowych bezpieczników 20A (FC11 i FC12) (zdjęcie 2 i 3 poniżej) wykonałem sprawdzenie działania modułu. Podłączyłem
do gniazda moją wspaniałą listwę oświetleniową do wieszaka na rowery i oczom mym ukazała się dyskoteka świecących żarówek. Moduł zadziałał. :-)

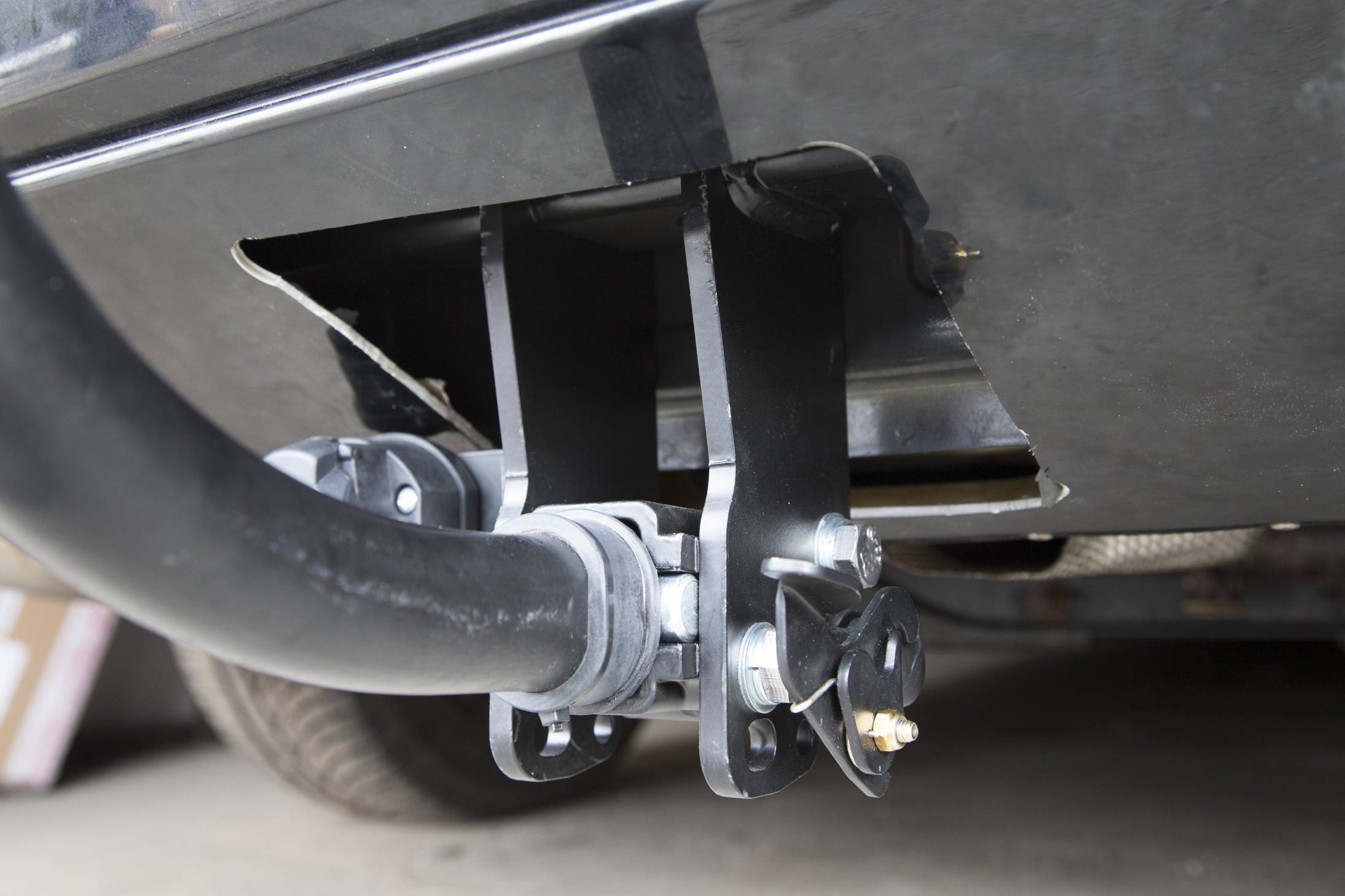

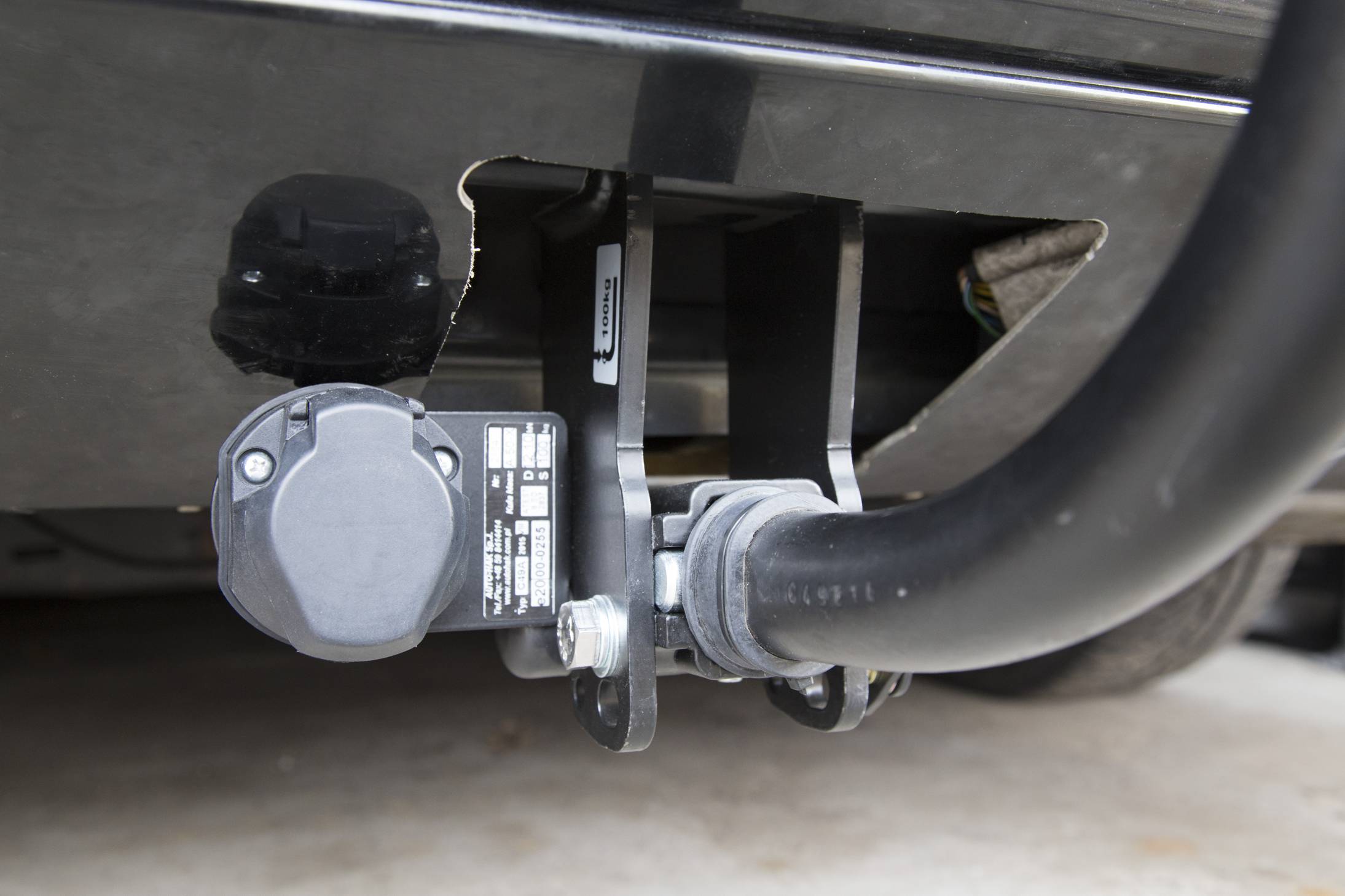

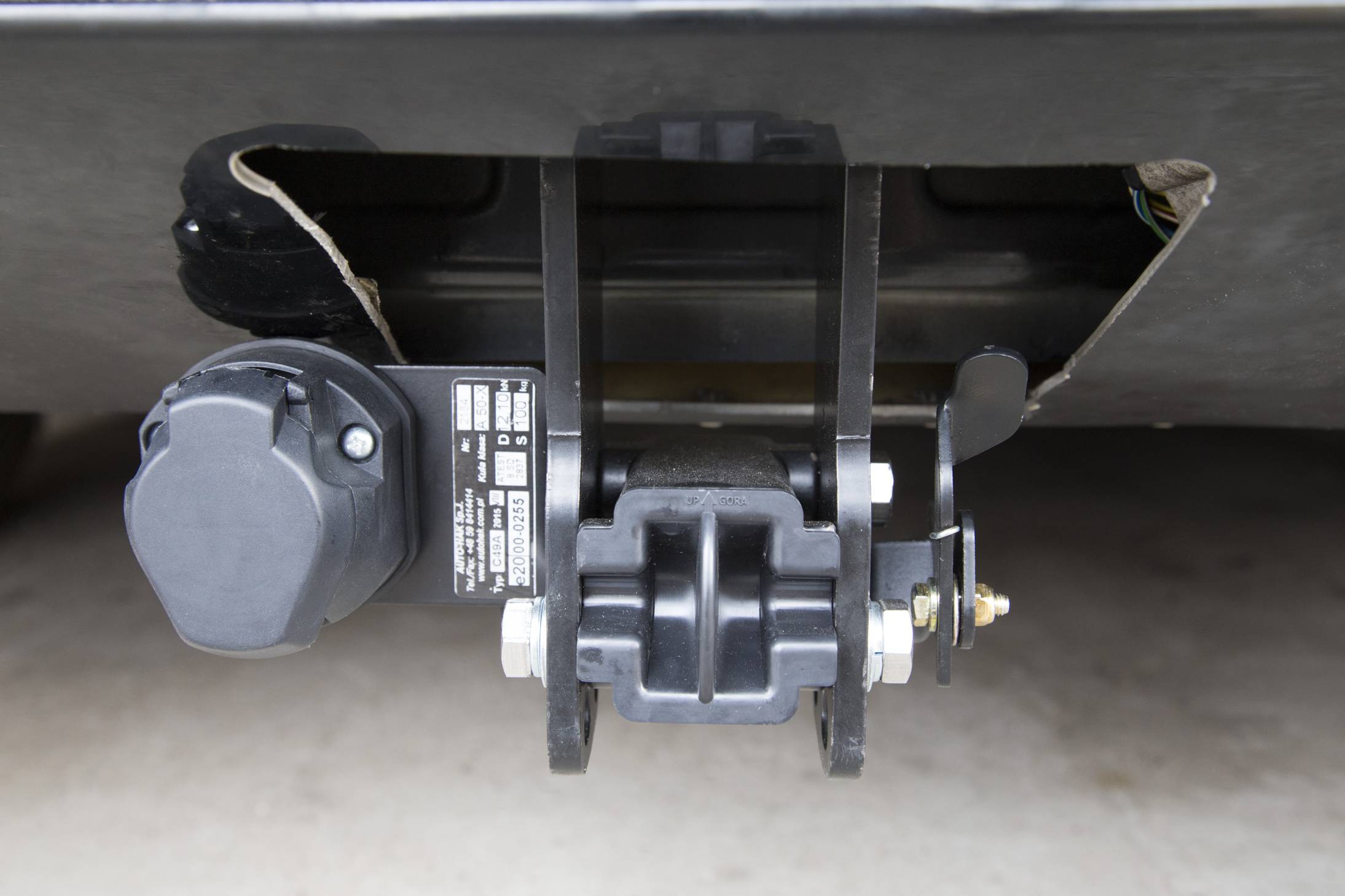

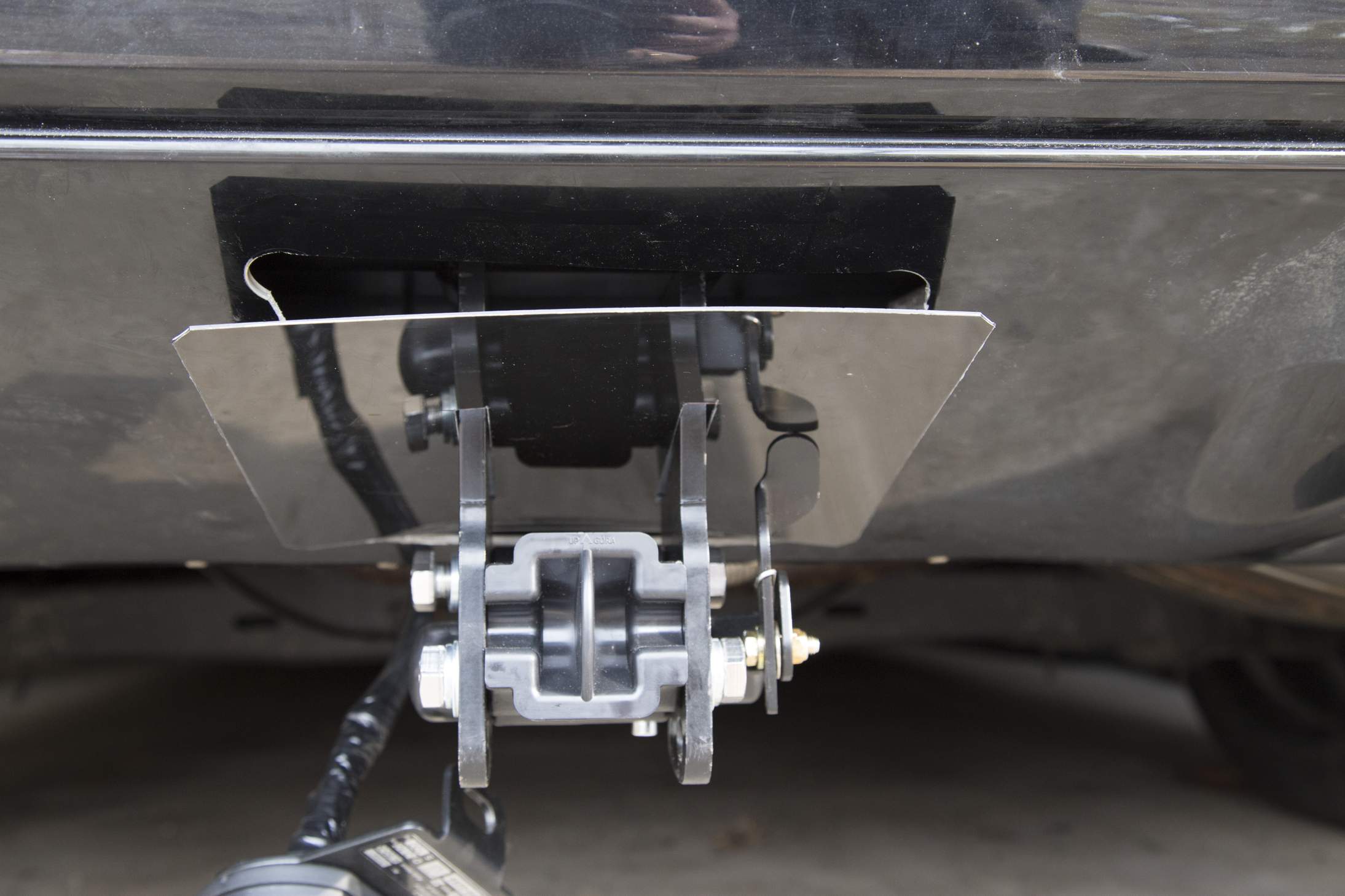

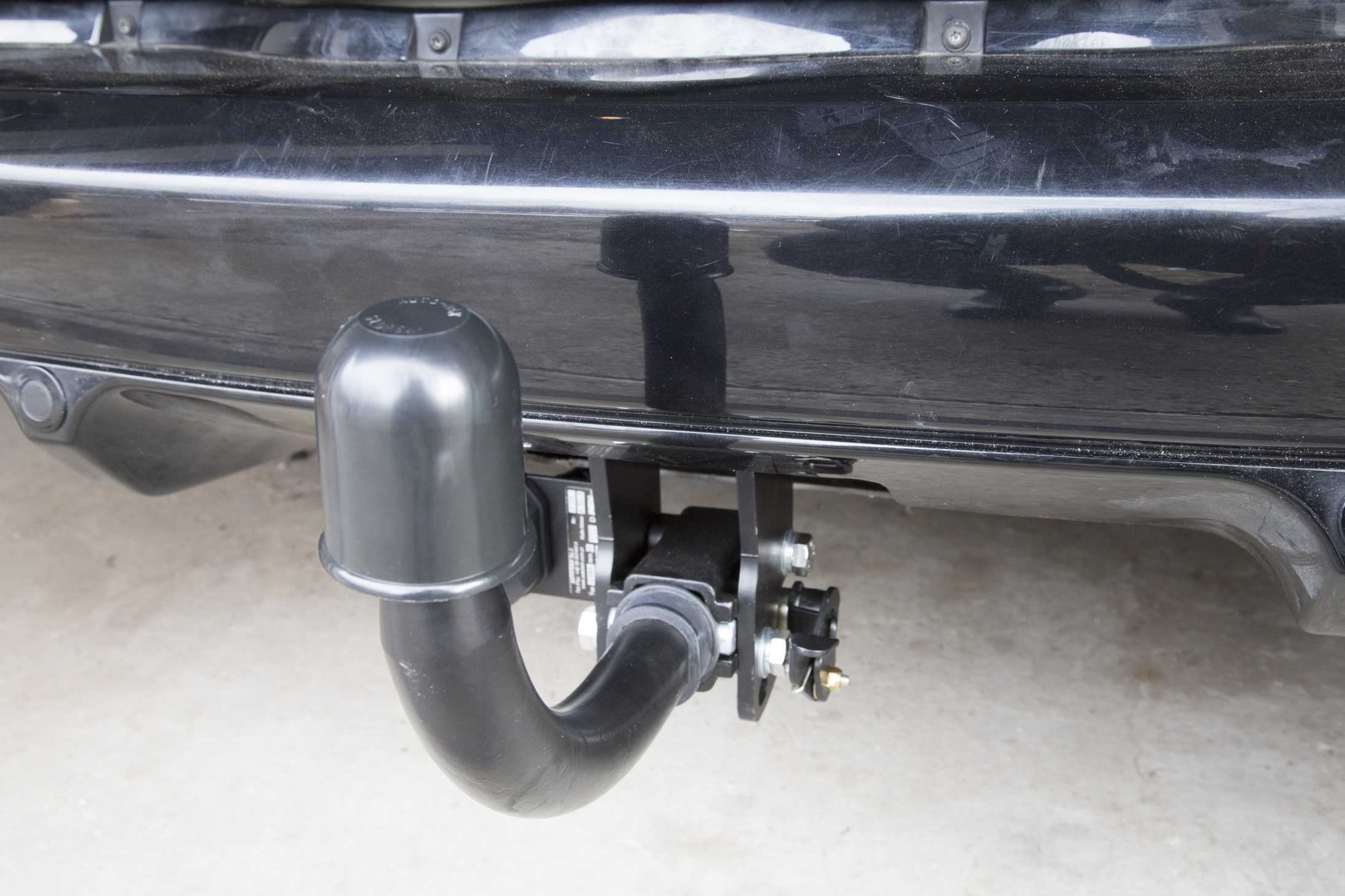

Gdy znalazłem kolejną wolną chwilę zabrałem się za montaż haka. Całość prac rozpocząłem od zdjęcia tylnego zderzaka. 6 śrub z tyłu przy uszczelce,
2 śruby od dołu, odłączenie wtyczki od tylnych czujników i po 4 śruby z boku przy kołach. No więc ciągnę ten zderzak i ciągnę a zejść nie chce. Dopiero
po uważnym przyglądnięciu się z latarką stwierdziłem, że przy kołach jest jeszcze 5 śruba nieco ukryta. Ufff, zeszło. Dalej odpiąłem wieszaki tłumików,

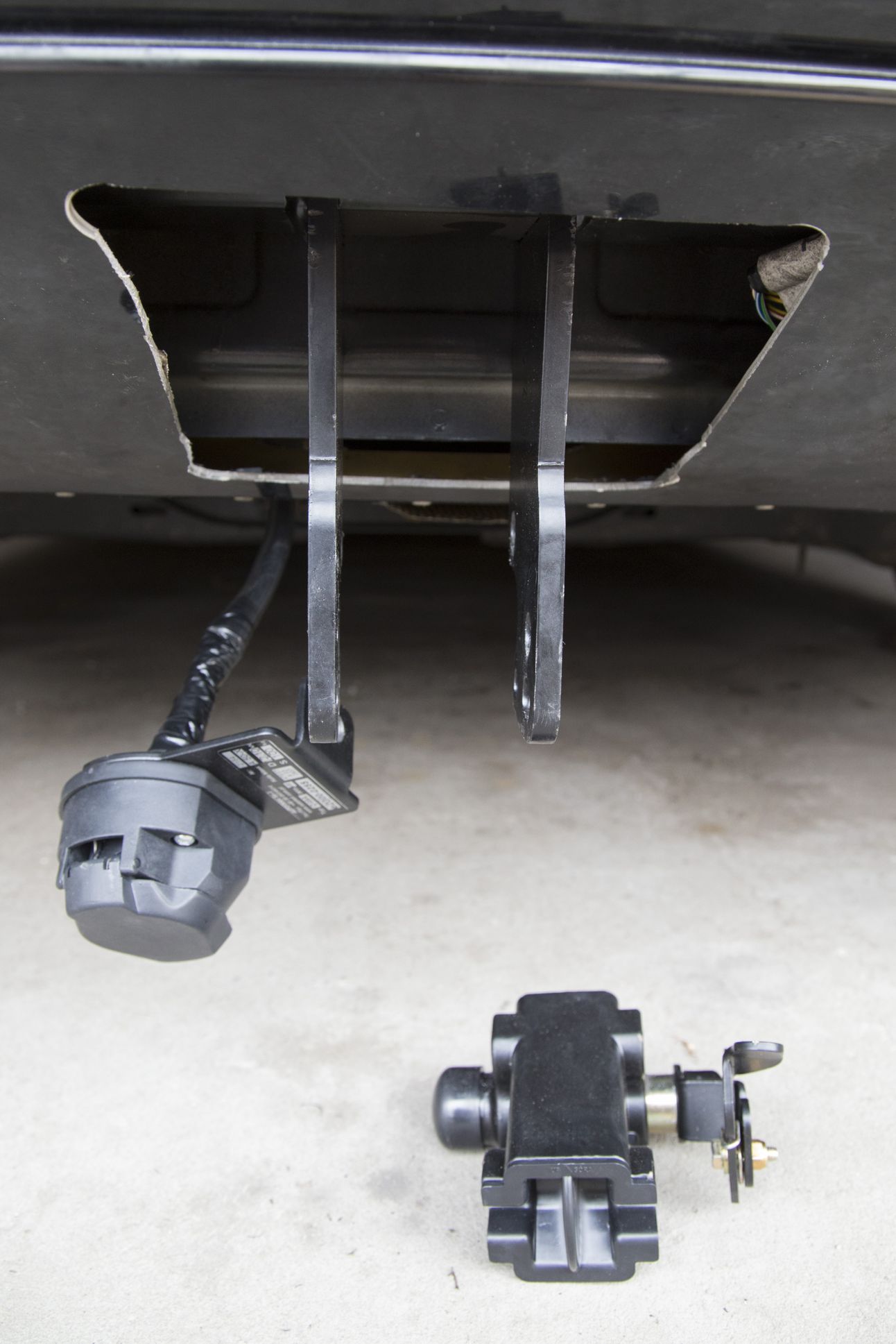

żeby je nieco opuścić i odkręciłem 2 śruby osłony termiczną. Następnie odkręciłem tylną belkę (7 śrub). Włożyłem belkę haka. Weszła idealnie. Gorzej
z jej przykręceniem. 6 śrub, miejsca mało. Musiałem szybko skoczyć do Obi i kupić małą grzechotkę i klucz nasadowy 17. Po 2 godzinach udało się
przykręcić 6 śrub. A szło powoli, bo ruch klucza był tylko na 1-2 ząbki grzechotki. Potem montaż wszystkiego w kolejności odwrotnej oraz wycięcie

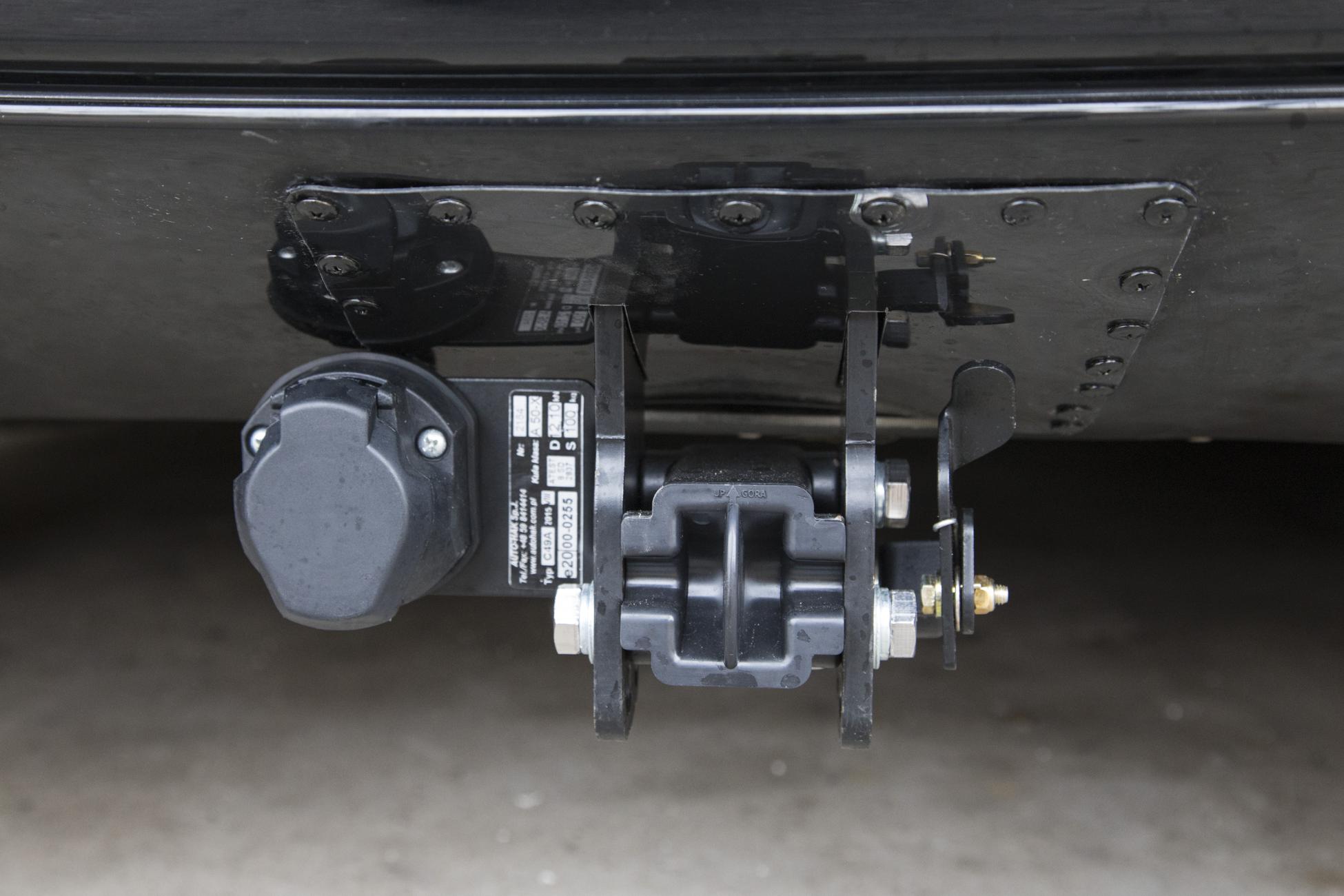

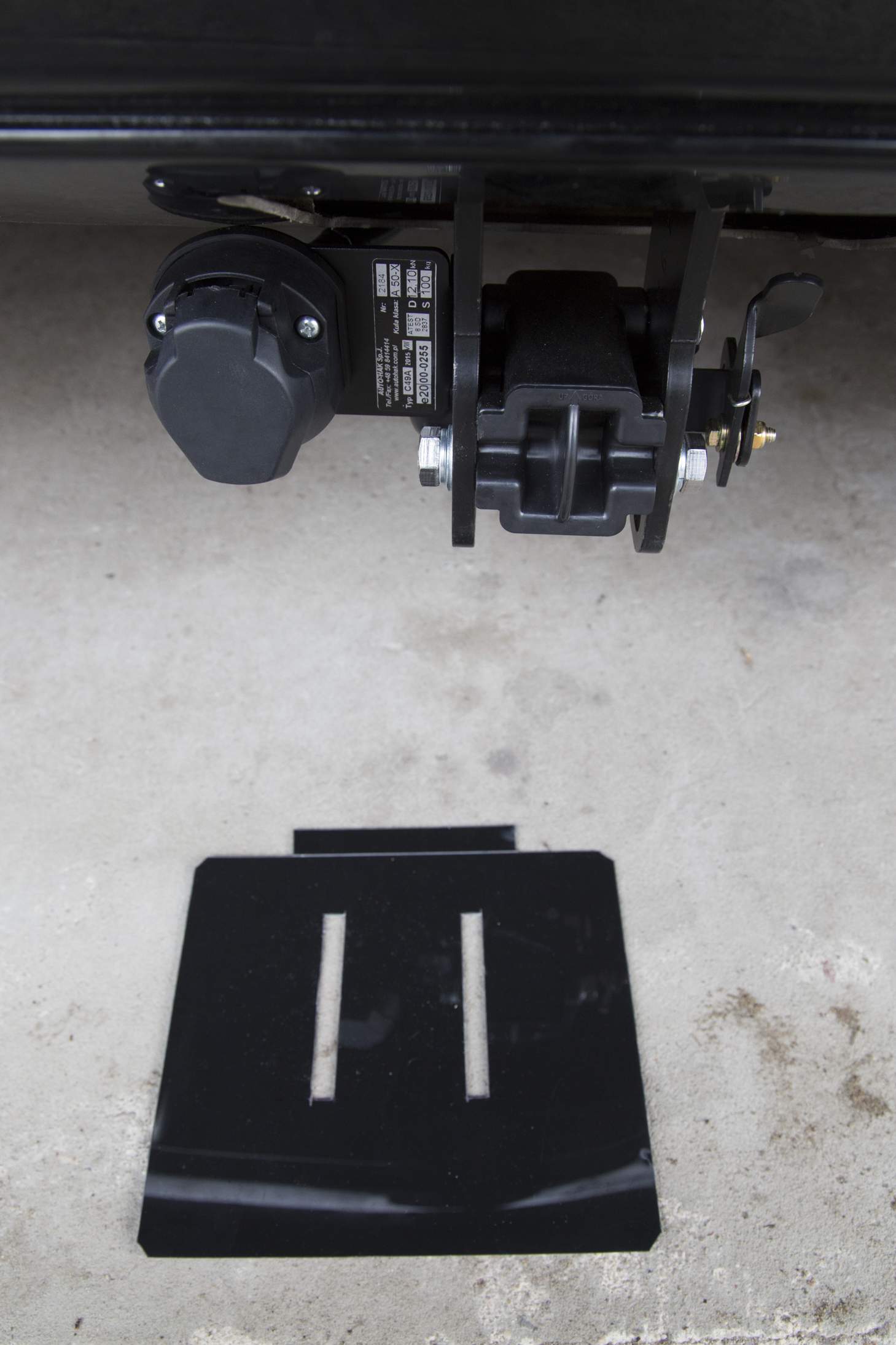

otworu na dole zderzaka. Otwór niestety wyszedł mi nieco za duży, więc pomyślałem i kupiłem kawałek czarnego plastiku aby zrobić ładne wypełnienie.
